SCHRITT 3 | Konstruktion deines Auftrags

3 | Auf der...

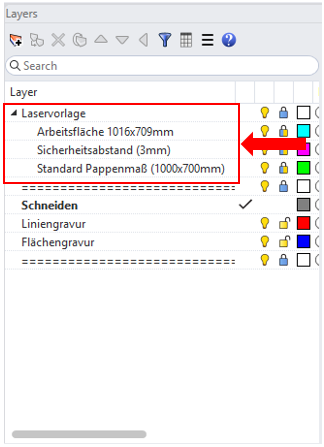

... rechten Seite findest du die Layer. Damit dein Auftrag reibungslos funktioniert, musst du dich strikt an diese Layer halten.

Diese Layer bleiben, wie sie sind. Auf diesen wird nicht gezeichnet.

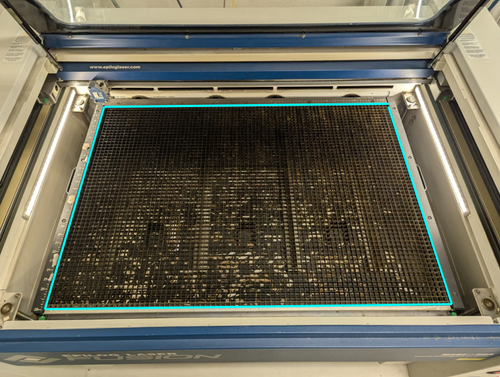

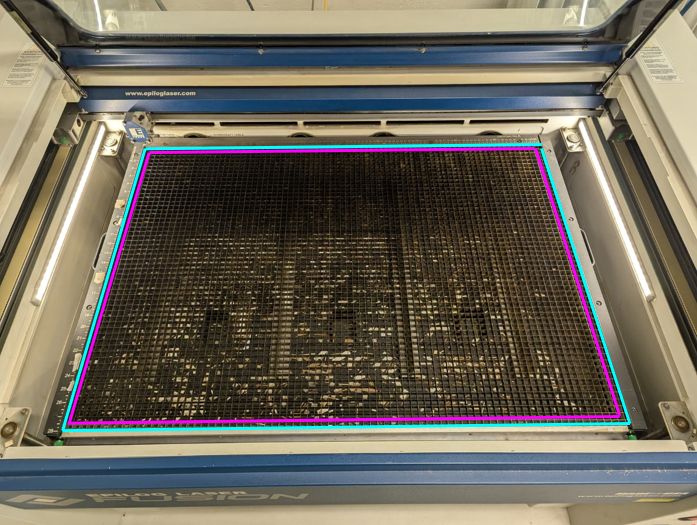

• Der Layer "Arbeitsfläche 1016x709" in der Farbe Hellblau (Cyan) ist die Arbeitsfläche des Epiloglasers.

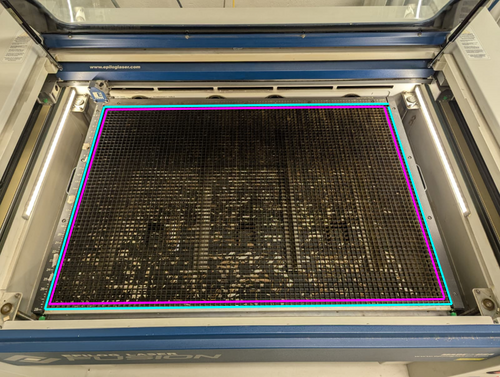

• Der Layer "Sicherheitsabstand (3mm) in der Farbe Magenta kennzeichnet einen Abstand, der zum Schutz des Lasers nicht gelasert werden darf. Das bedeutet, dass du deine zu lasernden Objekte erst mit Beginn (links oben) des magentafarbenen Rahmens konstruieren darfst.

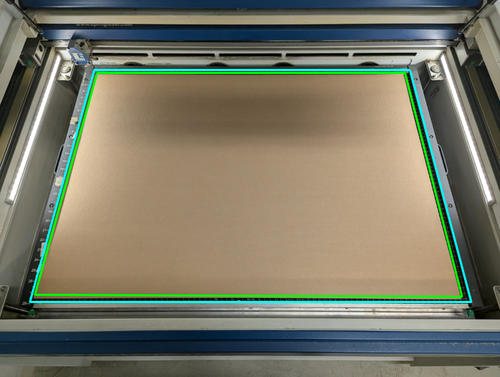

• Der Layer "Standard Pappenmaß 1000x700mm" ist die Größe deiner Pappe. Wenn du eine Pappe bei uns in der MBW erwirbst, kannst du die Pappengröße direkt übernehmen.
• Falls du eine kleinere Pappe benutzt, musst du diese grünen Rahmen löschen und einen Rahmen mit deinem Pappenmaß auf diesem Layer konstruieren.

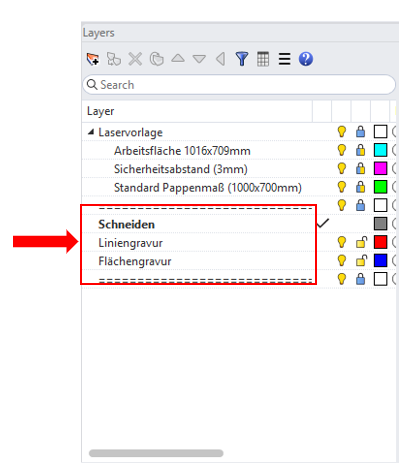

• Ebenfalls auf der rechten Seite findest du die drei Layer, auf denen du zeichnen sollst.
  • Schneiden
  • Liniengravur
  • Flächengravur

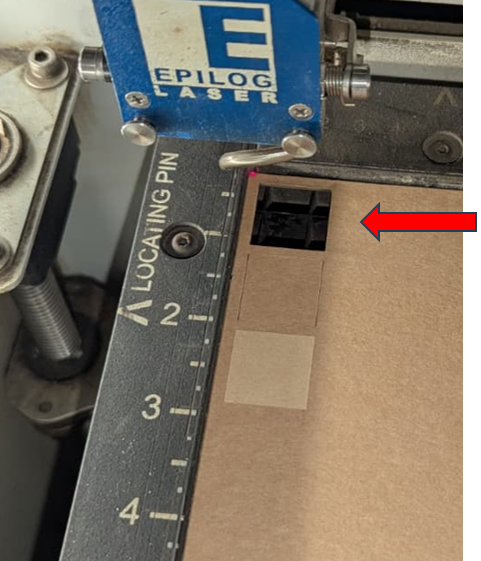

• Auf dem Layer "Schneiden" werden alle Bauteile konstruiert, die geschnitten (durchgeschnitten) werden … Logisch oder?

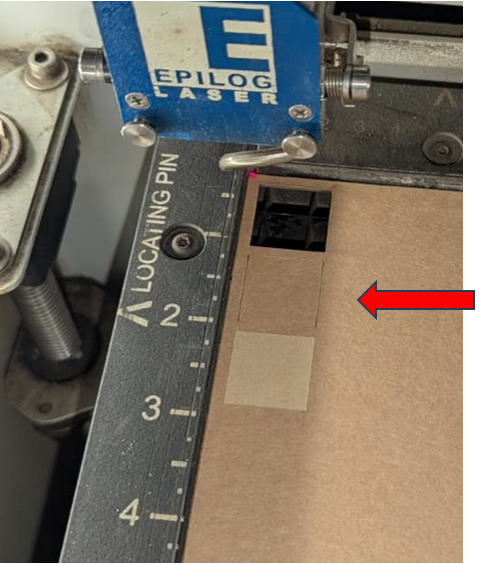

• Auf dem Layer "Liniengravur" werden alle Bauteile konstruiert, die als Linie dargestellt werden sollen. Das Material wird nicht durchgeschnitten. Feine Linien, Kreise usw. werden gezeichnet.

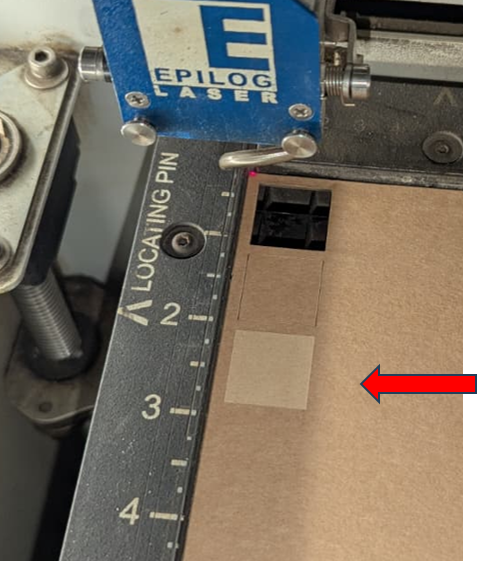

• Auf dem Layer Flächengravur konstruierst du alle Bauteile, die als Fläche dargestellt werden sollen.

  Flächengravur für z.B.  Namensschilder, Texte, Hatches.

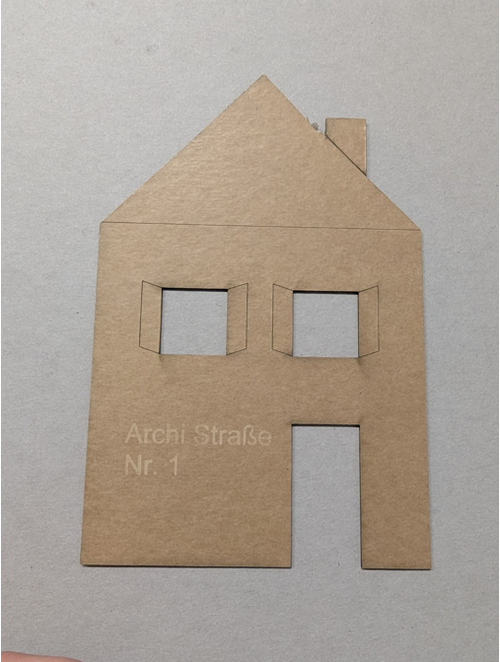

In diesem Beispiel wurden:

• die Umrisse des Gebäudes ausgeschnitten --> Layer "SCHNEIDEN"
• die Fensterläden angedeutet --> Layer "LINIENGRAVUR"
• der Straßenname graviert --> "FLÄCHENGRAVUR"

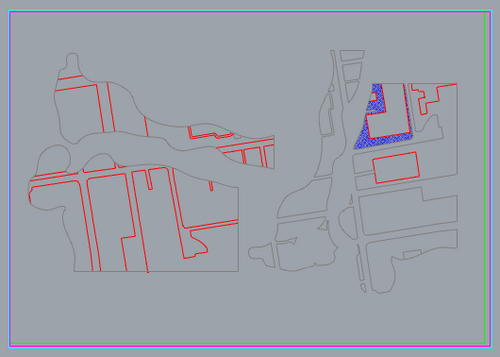

4 | Du kannst...

... mit diesen Angaben deine Konstruktion fertigstellen. Wichtig ist, dass sich deine Objekte auf dem richtigen Layer befinden.

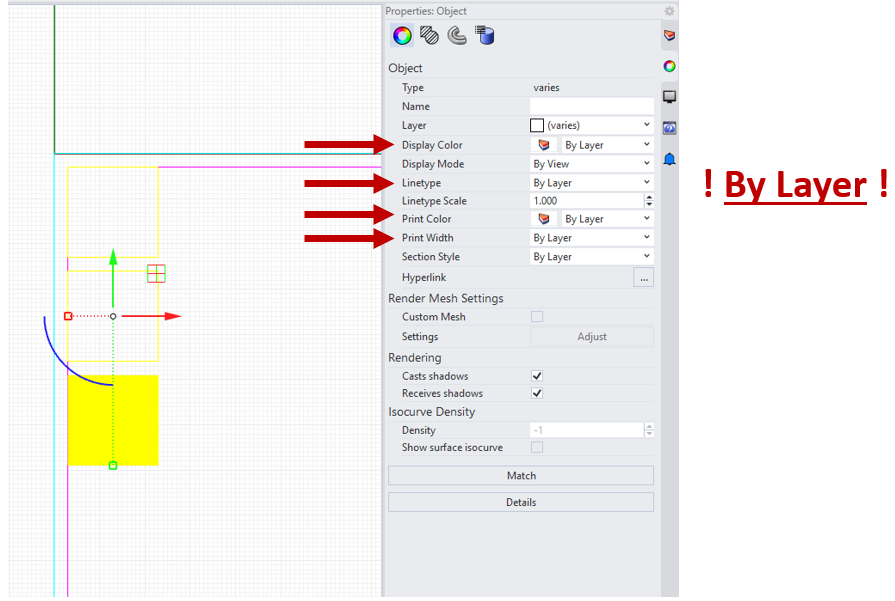

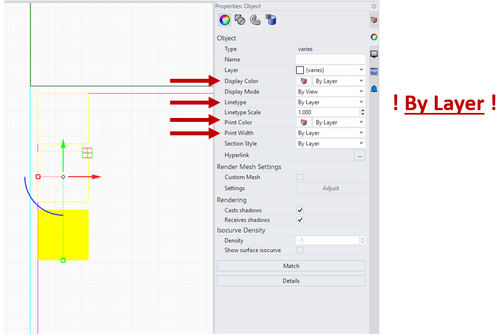

Achte bitte darauf, dass in den Eigenschaften überall "By Layer" eingestellt ist.

Es kann durchaus vorkommen, dass du einige deiner Linien mit unterschiedlichen Z‑Werten versehen hast und dies dazu führt, dass dein Laserergebnis nicht zufriedenstellend ist. Um das zu korrigieren, benutze vor dem Lasern den Befehl "Project to CPplane" in Rhino.

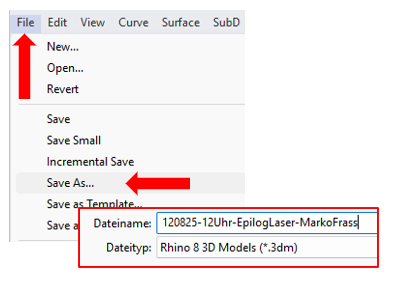

5 | Speichere ...

... die Datei mit folgender Schreibweise und im "3dm" Format ab.

SCHREIBWEISE: DATUM - TERMIN - LASERNAME - DEIN NAME
BEISPIEL: 120824-12Uhr-Epiloglaser1-MarkoFrass.3dm

Damit es später in der MBW beim Lasern keine unnötigen Komplikationen gibt, trage unbedingt den richtigen Lasernamen (Epiloglaser1 oder Epiloglaser2) in deinen Dateinamen ein.
